接线端子的定义

定义

接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。

产品介绍

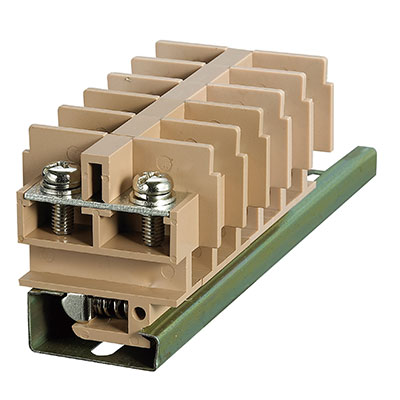

JF5-6 板式螺钉直通式接线端子

优点

本系列接线座使用于交流50Hz或60Hz额定电压660V或直流440V的电路中作圆铜导线截面0.75~25mm²的联接只用。

其性能符合GB/T140483.1-2006《低压开关设备和控制设备总则》，符合JB/T9659.1-2006《低压成套开关设备和控制设备用接线端子排》，同时还符合IEC60947-7-1：2006标准要求。

产品绝缘材料采用PC，其阻燃性可通过960℃灼热丝试验，可在120℃环境温度范围内可靠工作。

规格

ST3-2.5 1X2 笼式弹簧双层/三层、试验型接线端子

优点

ST3系列笼式弹簧接线端子，设计符合IEC60947-7-1、IEC60947-7-2、GB14048.7及GB14048.8。该产品用于交流50Hz（60Hz），额定电压最高800V，额定截面为1.5-35mm²。本产品外型小巧、操作方便抗振性能好。其正面进线方式保证了良好的操作可见性，而且节省了进线空间。

规格

STS2-70 多用途分线端子

产品概述

STS2系列多用途接线端子系转为各类电控配电设备、成套装置及组合式终端电器箱中配线而设计。产品的额定绝缘电压690V，额定工作电压380V；进线端连接导线的最大截面为2.5-300mm²。该产品结构新颖独特；接线牢固可靠；是要灵活方便。可作各类电气装置中母线排、大电流端子、接零、接地端子、等电位端子之用。

本产品符合IEC60947-7-1、GB14048.7和JB/T9659.1标准。全部型式实验项目均通过国家电控配电设备质量监督检验。

结构特点

STS2多用途端子由导电件、绝缘座和防护罩组成，体积小巧，结构可靠，其进线端既可以将导线直接接入（筒式联接），亦可接入宽度≤30mm的铜排，其出线端则统一为筒式联接。压线螺钉的底部为特制的球形，均为内六角细牙螺钉（除板式螺栓和M4细牙螺钉），压线时不仅不伤导线，而且对导线具有足够大的挤压力，接触更可靠。

安装与使用

本系列产品提供了两种安装方式：

1. 直接在底板上打孔安装；
2. 安装在TH35-7.5导轨上。接入导线建议使用多芯线，导线插入盲孔时要确认插到底后方能往下拧螺钉，以防误接。当接入导线截面较小，且导线绝缘层能塞入接线孔时，在确保导体接触可靠的前提下，允许绝缘层进入接线孔。当使用时或对线路进行维护需要打开防护罩时，只需在防护罩的搭勾处向内用手轻捏便可取下，亦可用螺丝刀从搭勾处插入，轻轻旋转即可取下。装防护罩时要在四个搭勾处向下施压，确保每个搭勾全部卡在孔内方可。

公司介绍

浙江新邦智能科技有限公司 成立于2003年，公司位于中国电器之都温州柳市，是集研究、开发、制造、市场营销于一体的科技型企业，以电气接线端子为主导产品，同时生产电力仪表、无功自动补偿控制器、动态无功补偿投切调节器、智能复合开关。尤其以高品质的导轨式接线端子 系列产品闻名于业界。

公司凭借先进的管理模式，完善的工艺设施、精细的模具加工技术和装备以及全体员工的孜孜不倦的追求与拼搏，以打造接线端子精品为己任，在激烈的市场竞争中一路披荆斩棘，不断壮大，伴随着不断的成功与收获的喜悦，经过十多年以来的发展，在同行业中成就了不一般的影响和地位。
